HOME ＞ チャックメーカーから生爪・ジョーナットを探す ＞ 北川用生爪・ジョーナット（北川鉄工所） ＞ HJシリーズ　油圧・エアーチャック用生爪

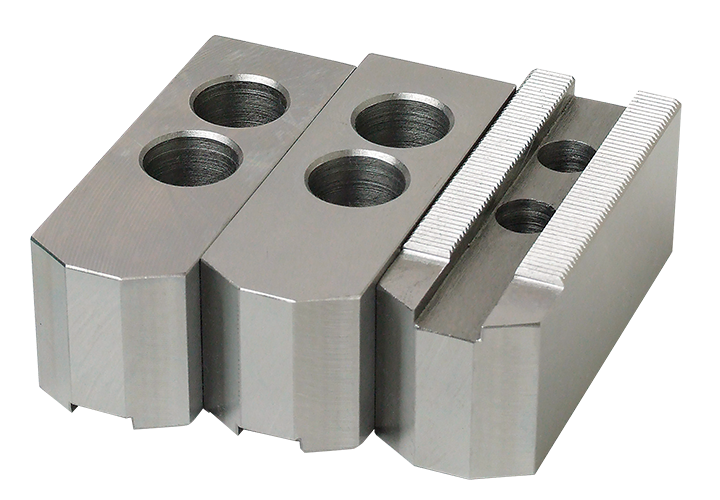

HJシリーズ

油圧・エアーチャック用生爪

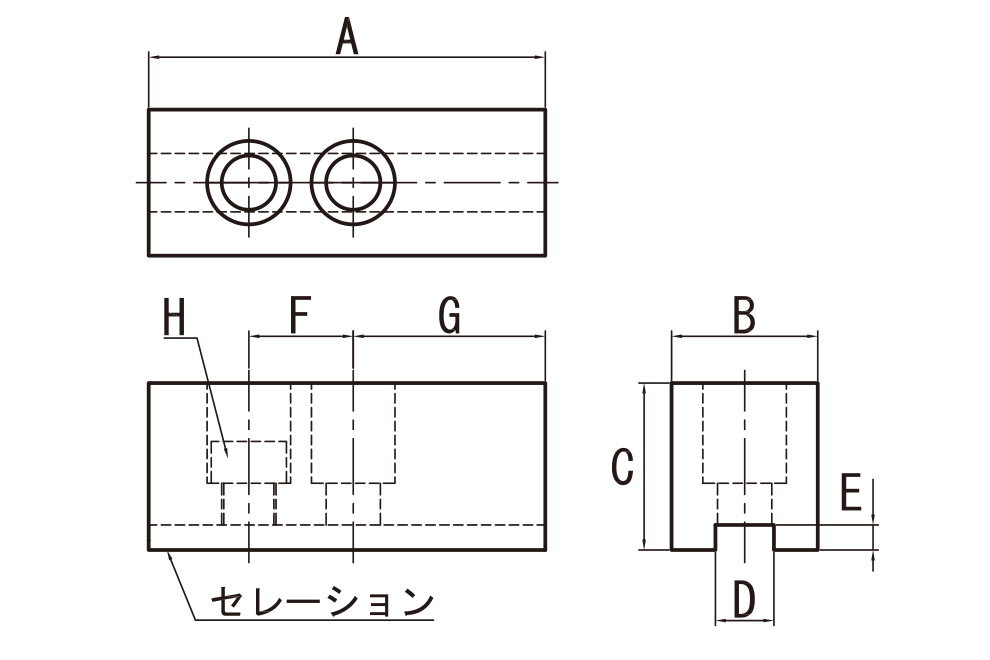

  • 参考図1
  • 鉄
  • 材質：S45C

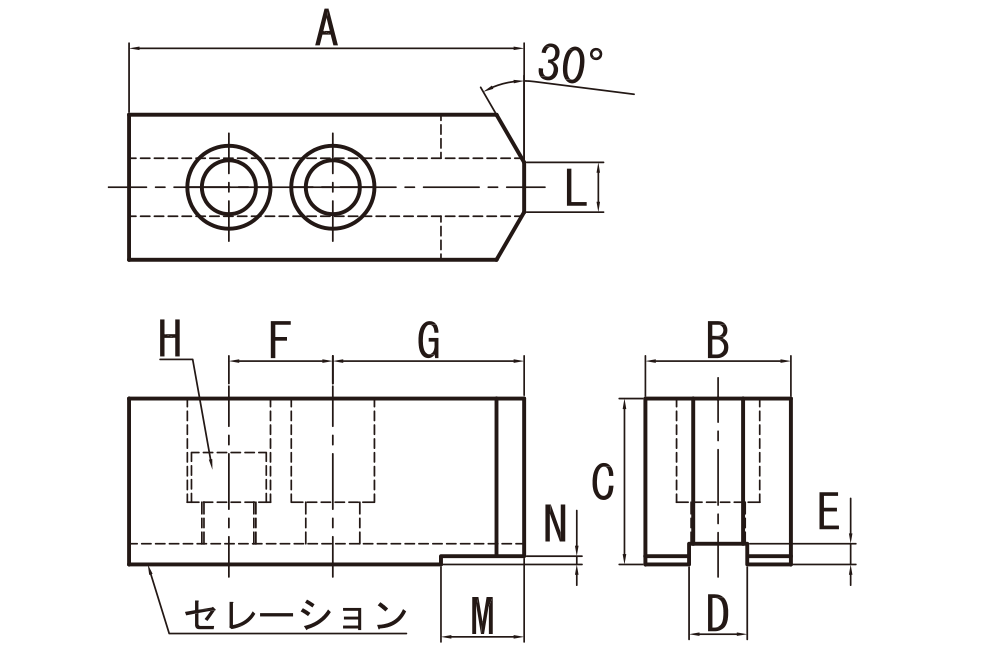

  • 参考図2
  • 鉄
  • 材質：S45C
この商品のお見積・注文は
こちらから
生爪形式 参考図 A B C D E F G H L M N セレーション
HJ
（HN）		 4 H25 1 54 23 25 10 4 14 32 M8 - 1.5
5 H27 2 62 23 27 10 4 19 29 M8 12 14 4.5 1.5
6 H36 1 75 32 36 12 6 20 36 M10 - 3.0
H60 60
H90 90
8 H40 1 95 35 40 14 6 25 46 M12 - 3.0
H60 90 36 60 45
H90 90
H120 120
10 H40 1 110 40 40 16 6 30 50 M12 - 3.0
H60 60
H90 90
H120 120
12 H50 1 129 50 50 18 6 38 59 M14 - 3.0
15 H70 1 156 62 70 22 9 60 60 M20 - 3.0
18～21 H70 1 180 64 70 25 9 60 80 M20 - 3.0
24 H90 1 210 74 90 25 9 80 90 M20 - 3.0
生爪形式 参考図 A B C D E F G H L M N セレーション
生爪形式 HJ（HN）
4 5 6
H25 H27 H36 H60 H90
参考図 1 2 1
A 54 62 75
B 23 23 32
C 25 27 36 60 90
D 10 10 12
E 4 4 6
F 14 19 20
G 32 29 36
H M8 M8 M10
L - 12 -
M 14
N 4.5
セレーション 1.5 1.5 3.0
生爪形式 HJ（HN）
8
H40 H60 H90 H120
参考図 1
A 95 90
B 35 36
C 40 60 90 120
D 14
E 6
F 25
G 46 45
H M12
L -
M
N
セレーション 3.0
生爪形式 HJ（HN）
10
H40 H60 H90 H120
参考図 1
A 110
B 40
C 40 60 90 120
D 16
E 6
F 30
G 50
H M12
L -
M
N
セレーション 3.0
生爪形式 HJ（HN）
12 15 18～21 24
H50 H70 H70 H90
参考図 1 1 1 1
A 129 156 180 210
B 50 62 64 74
C 50 70 70 90
D 18 22 25 25
E 6 9 9 9
F 38 60 60 80
G 59 60 80 90
H M14 M20 M20 M20
L - - - -
M
N
セレーション 3.0 3.0 3.0 3.0

  • 参考図1

  • 参考図2

この商品のお見積・注文は
こちらから
北川用生爪・ジョーナット一覧へ戻る

標準生爪にはない高爪・幅広生爪・円形親子爪・円形生爪もRikオリジナル生爪にて承ります。
また、Rikオリジナル生爪チャック共用表にない規格は、特殊別作生爪として承りますので、まずは見積依頼をお願い致します。
