HOME ＞ チャックメーカーから生爪・ジョーナットを探す ＞ 北川用生爪・ジョーナット（北川鉄工所） ＞ Bシリーズ　油圧・エアーチャック用生爪

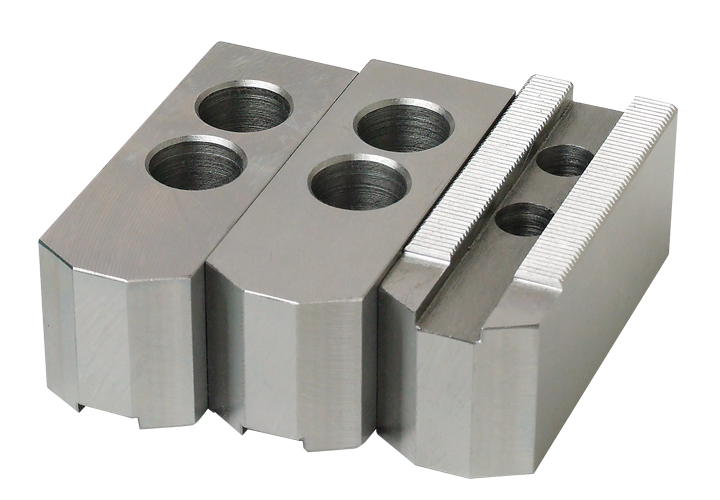

Bシリーズ

油圧・エアーチャック用生爪

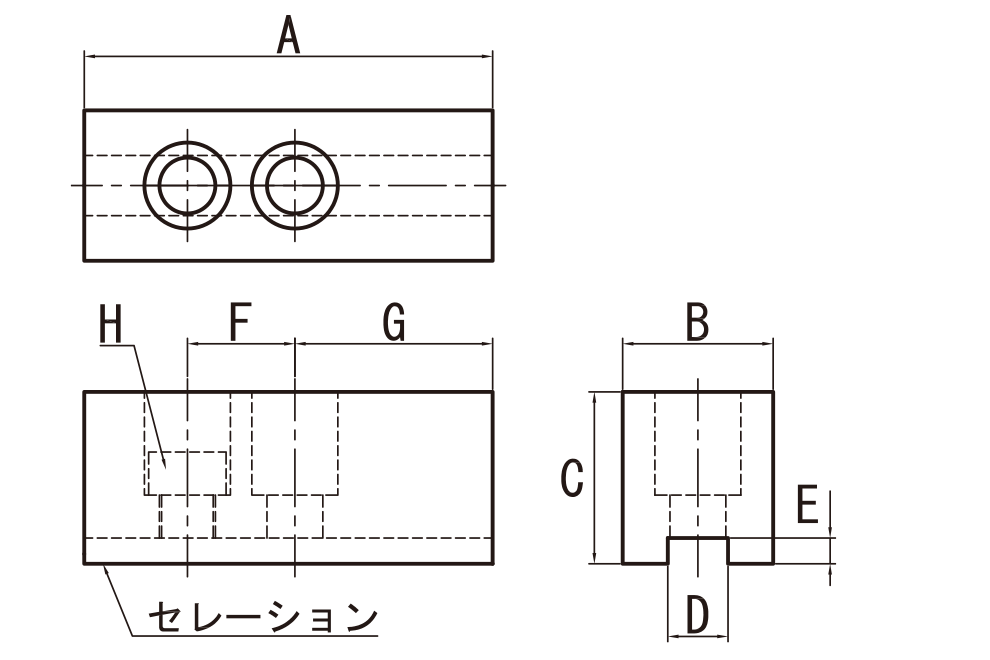

  • 参考図1
  • 鉄
  • 材質：S45C

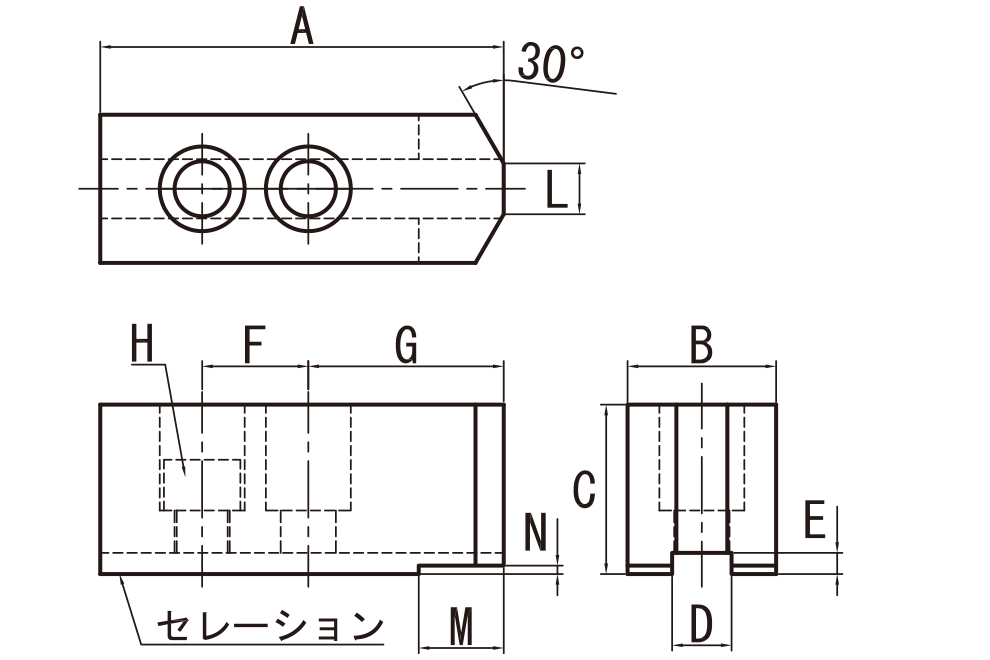

  • 参考図2
  • 鉄
  • 材質：S45C
この商品のお見積・注文は
こちらから
生爪形式 参考図 A B C D E F G H L M N セレーション
B
（HN）		 04 H23 2 48 19 23 8 3 15 25 M6 6 - - 1.5
05 H31 2 57 23 31 10 3 18 29 M8 12 - - 1.5
204 H23 2 49.5 23 23 10 4 14 25.5 M8 4 - - 1.5
205 H25 2 54 23 25 10 4 14 28 M8 5 - - 1.5
206 H28 2 66 26 28 12 5 20 34 M10 5 12 2 1.5
H60 1 75 32 60 6 36 - - -
H90 90
212 H50 1 111 50 50 21 4 30 60 M16 - 1.5
H60 60
H90 90
H120 120
生爪形式 参考図 A B C D E F G H L M N セレーション
生爪形式 B（HN）
04 05 204 205
H23 H31 H23 H25
参考図 2 2 2 2
A 48 57 49.5 54
B 19 23 23 23
C 23 31 23 25
D 8 10 10 10
E 3 3 4 4
F 15 18 14 14
G 25 29 25.5 28
H M6 M8 M8 M8
L 6 12 4 5
M - - - -
N - - - -
セレーション 1.5 1.5 1.5 1.5
生爪形式 B（HN）
206
H28 H60 H90
参考図 2 1
A 66 75
B 26 32
C 28 60 90
D 12
E 5 6
F 20
G 34 36
H M10
L 5 -
M 12 -
N 2 -
セレーション 1.5
生爪形式 B（HN）
212
H50 H60 H90 H120
参考図 1
A 111
B 50
C 50 60 90 120
D 21
E 4
F 30
G 60
H M16
L -
M
N
セレーション 1.5

  • 参考図1

  • 参考図2

この商品のお見積・注文は
こちらから
北川用生爪・ジョーナット一覧へ戻る

標準生爪にはない高爪・幅広生爪・円形親子爪・円形生爪もRikオリジナル生爪にて承ります。
また、Rikオリジナル生爪チャック共用表にない規格は、特殊別作生爪として承りますので、まずは見積依頼をお願い致します。
