MSシリーズ

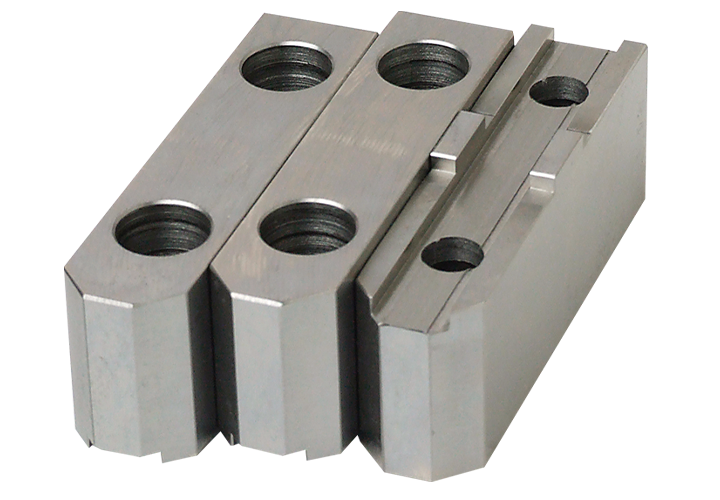

スクロールチャック用生爪
- 参考図13
- 鉄
- 材質：SCM435
| 生爪形式 | 参考図 | A | B | C | D | E | F | G | H | I | L | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MS | 6 | H36.5 | 13 | 79 | 24.2 | 36.5 | 14 | 2.5 | 42 | 21 | M10 | 12 | 10 |
| 8 | H36 | 13 | 100 | 24 | 36 | 14 | 3 | 58 | 24 | M10 | 16 | 10 | |
| 生爪形式 | 参考図 | A | B | C | D | E | F | G | H | I | L | ||
| 生爪形式 | MS | |
|---|---|---|
| 6 | 8 | |
| H36.5 | H36 | |
| 参考図 | 13 | 13 |
| A | 79 | 100 |
| B | 24.2 | 24 |
| C | 36.5 | 36 |
| D | 14 | 14 |
| E | 2.5 | 3 |
| F | 42 | 58 |
| G | 21 | 24 |
| H | M10 | M10 |
| I | 12 | 16 |
| L | 10 | 10 |
参考図13
標準生爪にはない高爪・幅広生爪・円形親子爪・円形生爪もRikオリジナル生爪にて承ります。
また、Rikオリジナル生爪チャック共用表にない規格は、特殊別作生爪として承りますので、まずは見積依頼をお願い致します。
