MSEシリーズ

ソール 油圧・エアーチャック用生爪

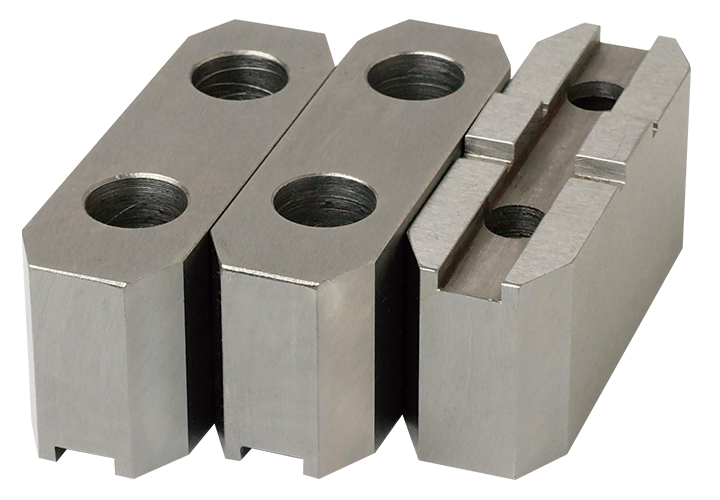

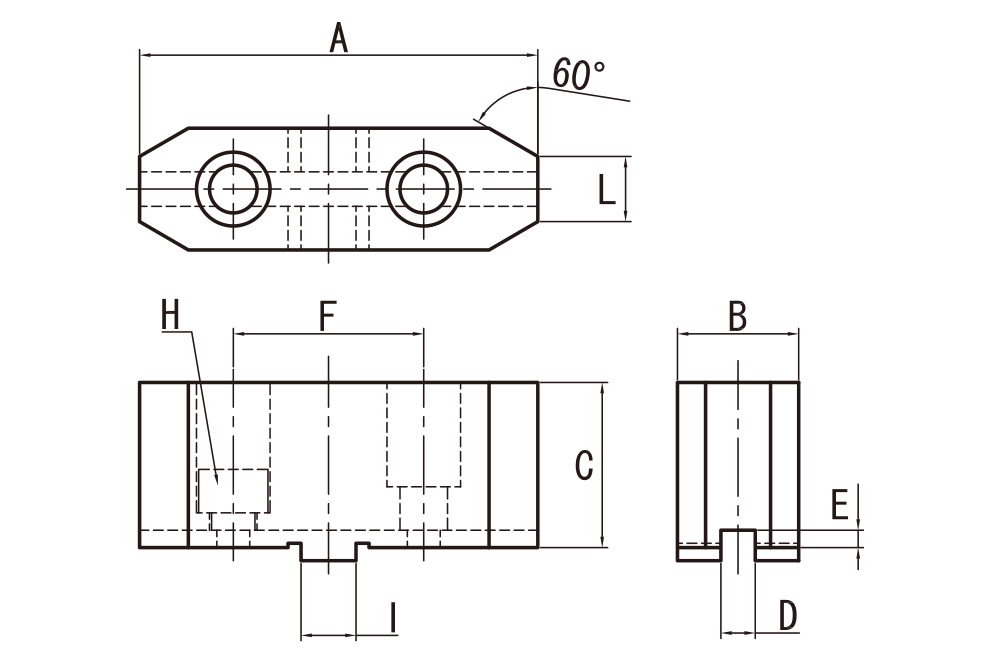

  • 参考図4
  • 鉄
  • 材質：S45C
この商品のお見積・注文は
こちらから
生爪形式 参考図 A B C D E F H I L
MSE 6 H35 4 77 26 35 7.94 4 38 M10 12.7 15
H60 60
7 H38 4 92 28 38 7.94 4 44 M10 12.7 15
H60 60
H90 90
9 H45 4 107 34 45 12.7 4 54 M12 19.02 20
H60 60
H90 90
10 H50 4 107 36 50 12.7 4 54 M12 19.02 20
H60 60
H90 90
12 H53 4 125 42 53 12.7 4 63.5 M12 19.02 25
H90 90
15 H60 4 155 50 60 12.7 4 76.2 M16 19.02 30
生爪形式 参考図 A B C D E F H I L
生爪形式 MSE
6 7
H
35		 H
60		 H
38		 H
60		 H
90
参考図 4 4
A 77 92
B 26 28
C 35 60 38 60 90
D 7.94 7.94
E 4 4
F 38 44
H M10 M10
I 12.7 12.7
L 15 15
生爪形式 MSE
9 10
H
45		 H
60		 H
90		 H
50		 H
60		 H
90
参考図 4 4
A 107 107
B 34 36
C 45 60 90 50 60 90
D 12.7 12.7
E 4 4
F 54 54
H M12 M12
I 19.02 19.02
L 20 20
生爪形式 MSE
12 15
H53 H90 H60
参考図 4 4
A 125 155
B 42 50
C 53 90 60
D 12.7 12.7
E 4 4
F 63.5 76.2
H M12 M16
I 19.02 19.02
L 25 30

  • 参考図4

この商品のお見積・注文は
こちらから
ソール用生爪一覧へ戻る
