M（小径）/HO-Sシリーズ

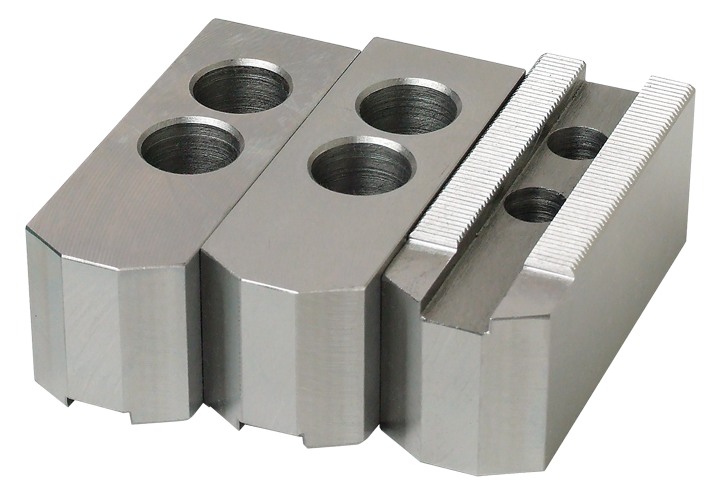

松本・日立 油圧・エアーチャック用生爪

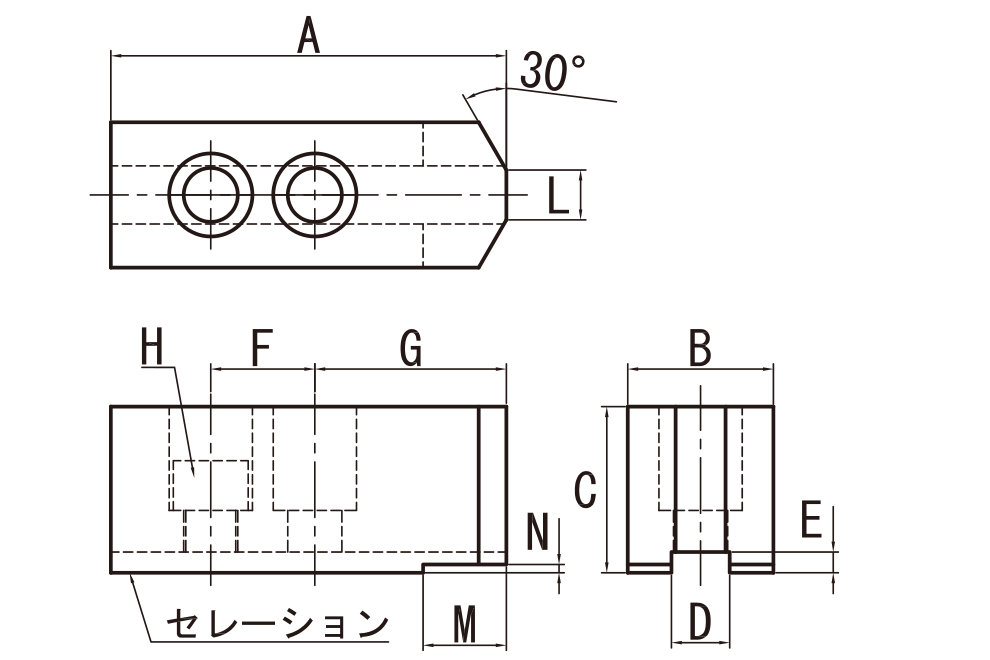

- 参考図2
- 鉄
- 材質：S45C
| 生爪形式 | 参考図 | A | B | C | D | E | F | G | H | L | M | N | セレーション | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M（小径）/ HO-S |
8S | H40 | 2 | 95 | 35 | 40 | 14 | 5 | 25 | 51 | M12 | 8 | 20 | 2 | 1.5 |
| H60 | 90 | 36 | 60 | 6 | - | - | |||||||||
| H76 | 95 | 35 | 76 | 12 | 20 | 2 | |||||||||
| H96 | 96 | ||||||||||||||
| H110 | 110 | ||||||||||||||
| 10S | H40 | 2 | 110 | 40 | 40 | 16 | 5 | 30 | 60 | M12 | 8 | 20 | 2 | 1.5 | |
| H60 | 60 | 6 | 10 | - | - | ||||||||||
| H76 | 76 | 15 | 20 | 2 | |||||||||||
| H96 | 96 | ||||||||||||||
| H110 | 110 | ||||||||||||||
| 10S日立 | A113 | 2 | 113 | 40 | 48 | 16 | 6 | 32 | 60 | M12 | 10 | 30 | 6.5 | 1.5 | |
| A118 | 118 | 65 | |||||||||||||
| 生爪形式 | 参考図 | A | B | C | D | E | F | G | H | L | M | N | セレーション | ||
| 生爪形式 | M（小径）/HO-S | ||||
|---|---|---|---|---|---|
| 8S | |||||
| H40 | H60 | H76 | H96 | H110 | |
| 参考図 | 2 | ||||
| A | 95 | 90 | 95 | ||
| B | 35 | 36 | 35 | ||
| C | 40 | 60 | 76 | 96 | 110 |
| D | 14 | ||||
| E | 5 | 6 | |||
| F | 25 | ||||
| G | 51 | ||||
| H | M12 | ||||
| L | 8 | 12 | |||
| M | 20 | - | 20 | ||
| N | 2 | - | 2 | ||
| セレーション | 1.5 | ||||
| 生爪形式 | M（小径）/HO-S | ||||
|---|---|---|---|---|---|
| 10S | |||||
| H40 | H60 | H76 | H96 | H110 | |
| 参考図 | 2 | ||||
| A | 110 | ||||
| B | 40 | ||||
| C | 40 | 60 | 76 | 96 | 110 |
| D | 16 | ||||
| E | 5 | 6 | |||
| F | 30 | ||||
| G | 60 | ||||
| H | M12 | ||||
| L | 8 | 10 | 15 | ||
| M | 20 | - | 20 | ||
| N | 2 | - | 2 | ||
| セレーション | 1.5 | ||||
| 生爪形式 | M（小径）/HO-S | |
|---|---|---|
| 10S日立 | ||
| A113 | A118 | |
| 参考図 | 2 | |
| A | 113 | 118 |
| B | 40 | |
| C | 48 | |
| D | 16 | |
| E | 6 | |
| F | 32 | |
| G | 60 | 65 |
| H | M12 | |
| L | 10 | |
| M | 30 | |
| N | 6.5 | |
| セレーション | 1.5 | |
参考図1
標準生爪にはない高爪・幅広生爪・円形親子爪・円形生爪もRikオリジナル生爪にて承ります。
また、Rikオリジナル生爪チャック共用表にない規格は、特殊別作生爪として承りますので、まずは見積依頼をお願い致します。
